煤粉管道气动插板门按公称通径区分，编制规格定DN300-DN700等。
煤粉管道气动插板门安装在磨煤机出口至燃烧室进口的煤粉管道之间，也用在乏气送粉系统的含粉管道中。插板门由本体和控制装置两部分组成。壳体采用耐磨材料整体铸造加工，门座采用特殊磨合金制造，插板采用耐热不锈钢加工。控制装置由气源处理元件、控制元件和执行元件等组成。插板门也可根据需要改用电动或手动。

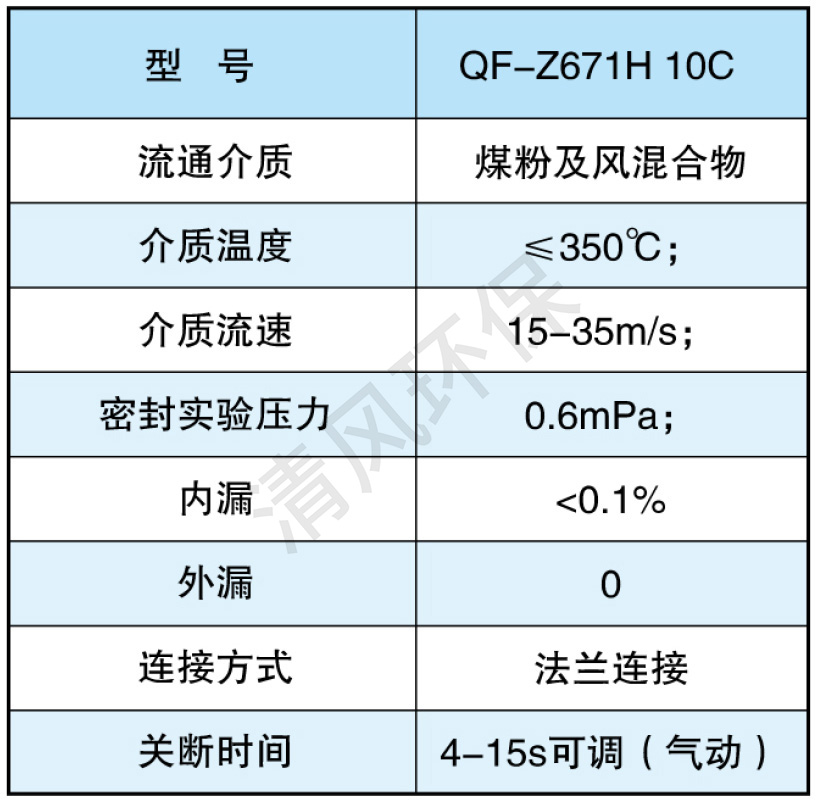

>>主要技术参数

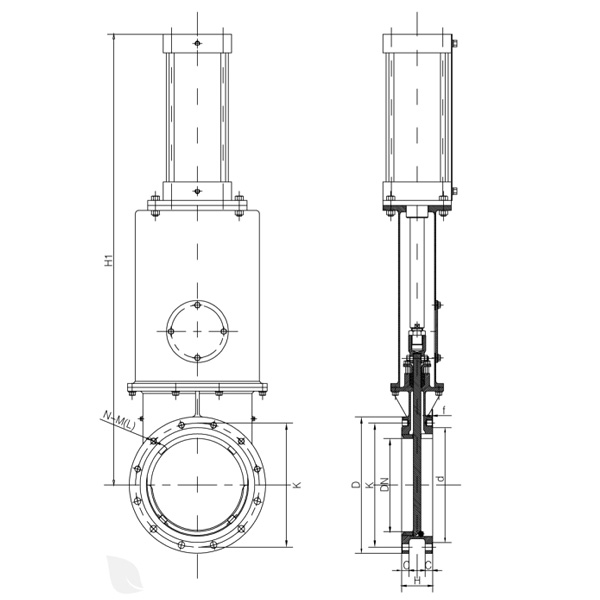

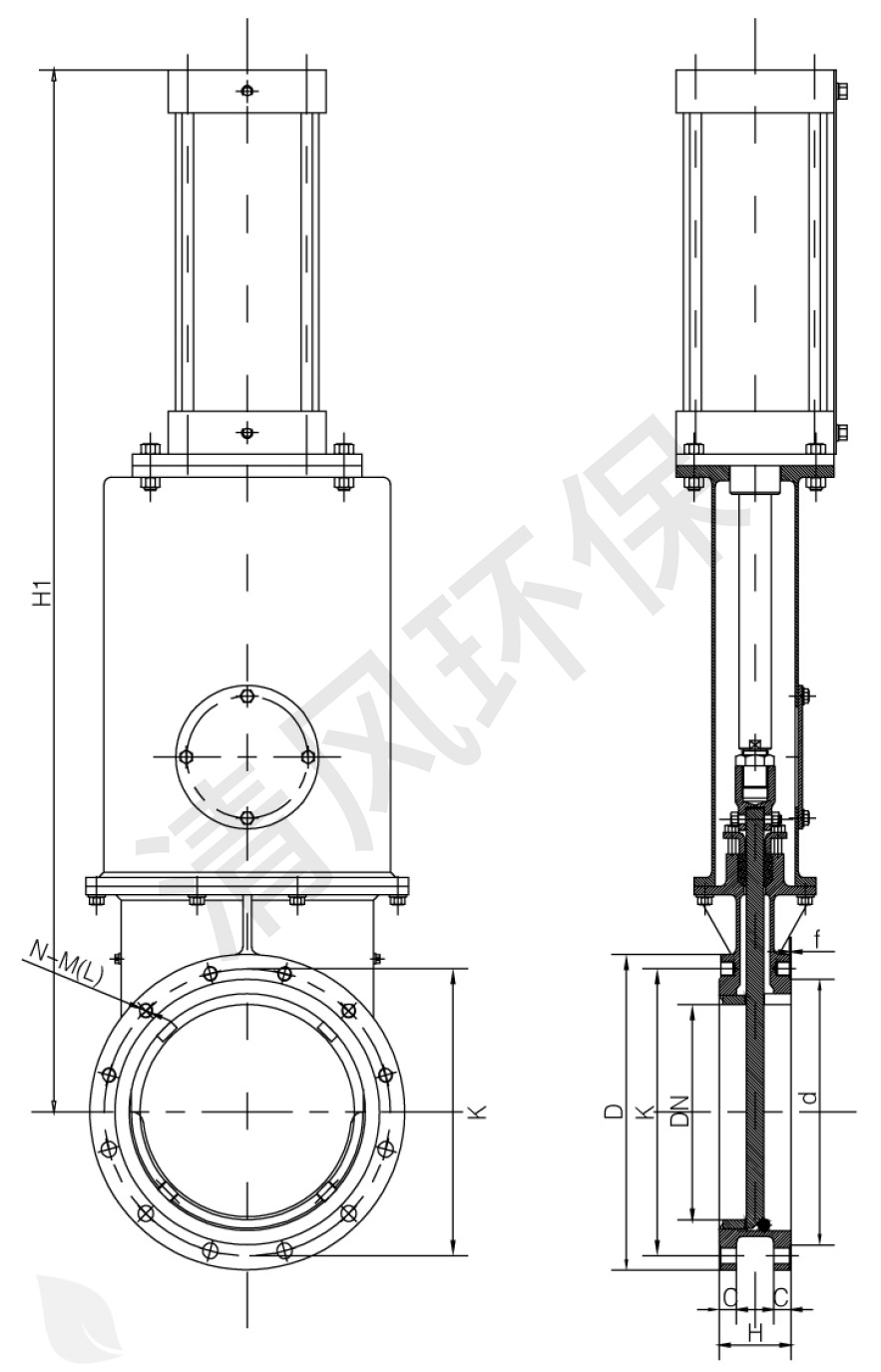

>>外形尺寸图（mm）

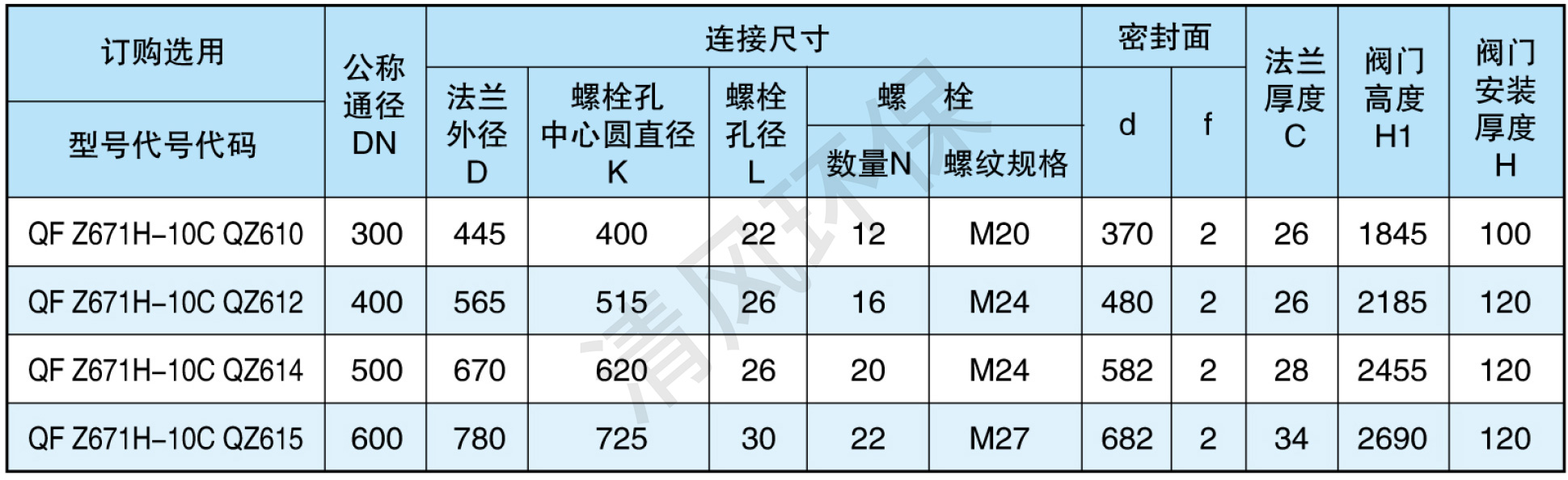

>>磨煤机新出口阀连接尺寸表(mm)
